樓主  發表于: 2016-10-09 10:57

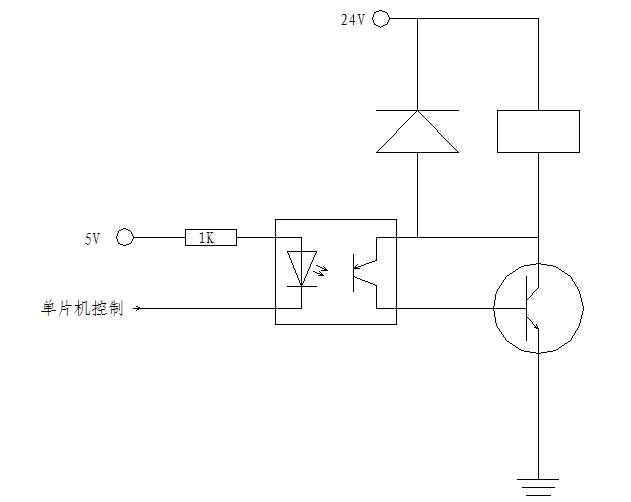

圖片：
工控人幫忙看看，用單片機驅動24V繼電器，帶光耦隔離，其中R3，R4，R5 選取怎樣的阻值，才能使三極管穩定工作不發熱，繼電器能很好的開關？三極管選取什么樣的型號呢？
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
1樓  發表于: 2016-10-09 11:09
這個圖有沒有問題？
fengrunsheng
生活中本不缺少美,缺少的是發現美的眼睛!
級別: 網絡英雄
精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的 主題 / 回貼
2樓  發表于: 2016-10-09 11:54
繼電器線圈額定電流要給出來,其它就都算出來了.
三極管按繼電器線圈功率選取;
限流電阻R4按三極管飽和電流選取阻值和功率;
基極限流電阻R5按三極管的放大系數和上拉電阻R3的阻值與
發光二極管正向壓降和光電耦合導通內阻計算.
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219949 分
在線時間: 3213(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-08
查看二手工控電器的 主題 / 回貼
3樓  發表于: 2016-10-09 12:27
這線路不可以使用！建議問度娘！上面有很多例子！
歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
fsjnzhy
級別: 工控俠客

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的 主題 / 回貼
4樓  發表于: 2016-10-09 13:10
這個電路光耦沒有信號繼電器就可能動作了，三極管換成PNP的才對，型號可以用8550，R5用4.7KΩ，R4用10Ω。

個人認為用光耦和驅動集成塊ULN2003來做更簡單可靠。
[ 此帖被fsjnzhy在2016-10-09 13:35重新編輯 ]
心情不錯
級別: 家園常客
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1624(小時)
注冊時間: 2007-07-13
最后登錄: 2025-05-06
查看心情不錯的 主題 / 回貼
5樓  發表于: 2016-10-09 13:29

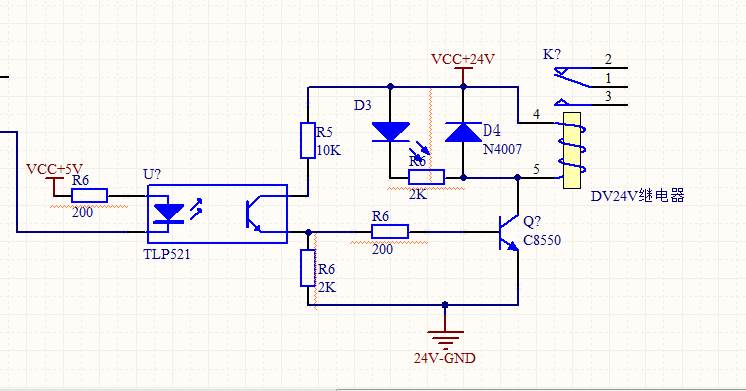

圖片：
試試這個電路
fengrunsheng
生活中本不缺少美,缺少的是發現美的眼睛!
級別: 網絡英雄
精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的 主題 / 回貼
6樓  發表于: 2016-10-09 13:37
樓上朋友:
光耦沒有信號時,三極管基極電壓是多少?
是不是接近集電極電壓!
這種沒有下拉電阻的電路,光耦沒導通時三極管怎么會導通呢?

再有根據什么讓人家用8550三極管?
如果24V繼電器線圈電流5A呢?
......
fsjnzhy
級別: 工控俠客

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的 主題 / 回貼
7樓  發表于: 2016-10-09 13:55
引用
引用第6樓fengrunsheng于2016-10-09 13:37發表的  :
樓上朋友:
光耦沒有信號時,三極管基極電壓是多少?
是不是接近集電極電壓!
這種沒有下拉電阻的電路,光耦沒導通時三極管怎么會導通呢?

.......

三極管控制要用到24V5A的線圈電流中繼？
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
8樓  發表于: 2016-10-09 16:30
24V繼電器線圈工作電流40毫安
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
9樓  發表于: 2016-10-09 19:56
圖片：
重新畫了一個圖，大家看看有沒有問題
小小蝸牛
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 1230 個
工控威望: 10702 點
下載積分: 43242 分
在線時間: 1801(小時)
注冊時間: 2014-07-12
最后登錄: 2025-05-08
查看小小蝸牛的 主題 / 回貼
10樓  發表于: 2016-10-09 20:54
三極管型號用錯了NPN型的是8050。
本帖最近評分記錄：
  • 下載積分:+1(電氣工程師)
    烏龜船長
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1284 個
    工控威望: 7634 點
    下載積分: 1278 分
    在線時間: 2667(小時)
    注冊時間: 2007-03-21
    最后登錄: 2025-05-05
    查看烏龜船長的 主題 / 回貼
    11樓  發表于: 2016-10-09 21:23
    圖片：
    試試ULN2003呢
    • «
