樓主發表于: 2009-11-11 16:03

只看樓主 | 小中大

看不懂，幫忙轉換成普通的，

明早考試，謝謝

附件：

ddd.rar (51 K) 下載次數:12
網站提示: 請不要用迅雷下載附件，容易出錯

peidegin

觸摸屏、PLC技術交流

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 842 個
工控威望: 3258 點
下載積分: 26322 分
在線時間: 1162(小時)
注冊時間: 2009-05-21
最后登錄: 2023-07-19
查看peidegin的主題 / 回貼

1樓發表于: 2009-11-11 16:56

只看該作者 | 小中大

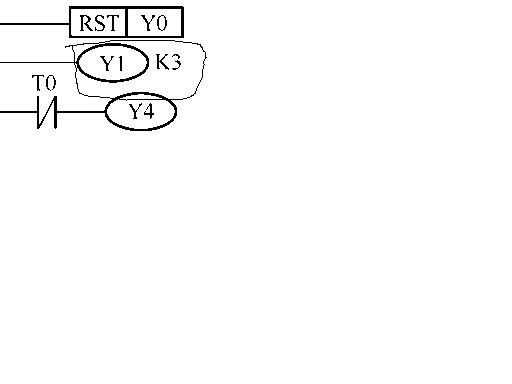

圖片：

看不懂這里 Y1 K3 是不是搞錯啊

QQ：532904130
承接橡膠機械設備、水處理設備、貼標設備、鋁箔封口設備、灌裝設備、旋蓋設備等電控系統設計及調試、并提供液壓設備的液壓系統和設備的改進 。

zymzym

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 355 個
工控威望: 355 點
下載積分: 1275 分
在線時間: 981(小時)
注冊時間: 2009-08-28
最后登錄: 2024-02-20
查看zymzym的主題 / 回貼

2樓發表于: 2009-11-11 17:01

只看該作者 | 小中大

我也覺得不對，是電子教案截圖。

zymzym

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 355 個
工控威望: 355 點
下載積分: 1275 分
在線時間: 981(小時)
注冊時間: 2009-08-28
最后登錄: 2024-02-20
查看zymzym的主題 / 回貼

3樓發表于: 2009-11-11 17:04

只看該作者 | 小中大

、實訓要求
        用PLC、變頻器設計一個電動機的三速運行的控制系統。其控制要求如下：
按下起動按鈕，電動機以30Hz速度運行，5s后轉為45Hz速度運行，再過5s轉為20Hz速度運行，按停止按鈕，電動機即停止。

        PLC的I/O分配
        根據系統的控制要求、設計思路和變頻器的設定參數，PLC的I/O分配如下：
X0：停止（復位）按鈕， X1：起動按鈕； Y0：運行信號（STF），
Y1：1速（RL），  Y2：2速（RM），  Y3：3速（RH），  Y4：復位（RES）
