主要介紹博基做為人機界面(HMI)，應用在工業級熱能置換機組上。觸摸屏是人機對話的窗口，對機組的參數進行監視和設定，使整套機組能夠順利地全自動運行。
一、 工業熱能置換機組工藝簡介
工業熱能置換機組主要應用于廢熱水的熱能回收。使用高效能的冷熱交換器做為熱轉換的功能性部件，再配以智能化的程序控制溫度傳感器、流量計、比例閥、氣動蝶閥、蒸汽閥、水泵、液位計等設備，使廢熱水和干凈冷水按照預定參數從相鄰的管道以旋轉波浪式快速流動，在流動的同時、廢熱水的高溫迅速向干凈冷水轉移，由于廢熱水和干凈冷水流向相反，廢熱水就越流越涼，干凈的冷水就越流越熱。廢熱水流過機組就變成廢冷水，干凈的冷水流過機組就變成了干凈的熱水，用保溫罐儲存后用于生產、生活。
二、 控制系統要求達到的功能
1． 自動監視溫度
2． 自動監視液位
3． 自動統計流量
4． 自動和手動控制氣動閥、泵、蒸汽閥
5． 比例閥自動PID調節
6． 參數報警并聯鎖停機
7． 生產數據計算并定期保存
三、 控制系統設計思路
1． 控制系統設計前考慮的因素
由于控制系統應用的環境溫度較高和濕度較大，客戶要求成本控制在一定的范圍以內，需選用性價比高的控制器和觸摸屏。
2． 控制器的選擇
根據控制系統的控制要求，選擇西門子公司的S7-200系列PLC控制熱能置換機組的各個部件。同時S7-200系列PLC提供RS-485通訊端口可以與觸摸屏進行實時通訊。
3． 觸摸屏的選擇
選擇博基科技的型號為BK-X86-7A的觸摸屏，此系列觸摸屏有如下特點：
；；； 7寸真彩TFT
；；； 分辨率：800×480
；；； 顯示色彩：65536
；；； 支持RS232/RS485/RS422接口 usb接口齊全
；；； 支持CF卡，支持U盤存儲數據
四、 觸摸屏程序的實現
根據工業熱能置換機組的工藝和客戶的使用要求，設計人性化的觸摸屏畫面。主要畫面如下：

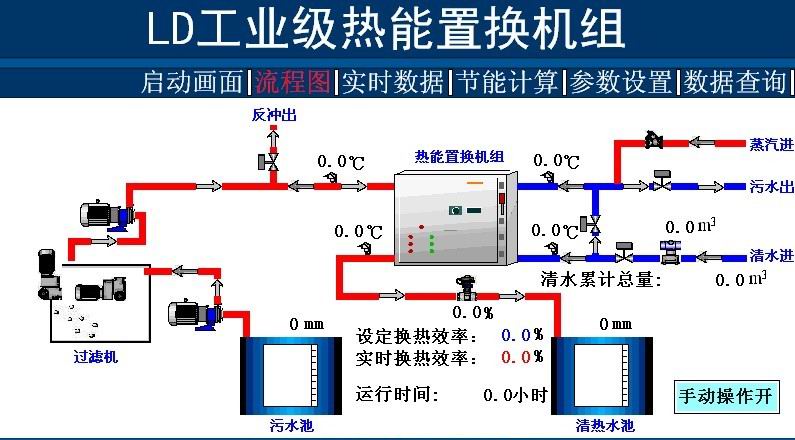

1． 流程圖
流程圖畫面設計與工業機組實際設備和管道類似的圖片，形象地反應工業機組的實際運行狀況，用各種動畫實時監視機組的各種運行參數、報警信息、設備開關狀態、管道中水的流向。讓整套機組的運行狀況一目了然。
2． 實時數據
[
實時數據畫面集中了機組所有重要的運行參數，方便工廠生產人員查看。
3節能計算
節能計算畫面反映了機組的節能相關數據，通過編輯腳本，按照數學計算公式計算而得到畫面中的數據
4參數設置
[
畫面用于設置與機組運行有關的所有參數。畫面設置有安全等級，通過編程軟件中的“系統參數”下的“安全等級及密碼”設置相關安全等級及密碼。只有具備權限的人員才能進入參數設置進行相關操作。
5． 數據查詢
[
機組的部分參數數據需要進行定期存儲，并在日后進行查詢。通過編程軟件中的“數據記錄區”組態數據存儲方式。完成組據存儲方式組太后，可以通過數據查詢畫面對歷史數據進行任意時間跨度的查詢。
五、 觸摸屏程序完成后實現的功能
1． 流程圖模擬顯示
2． 參數實時監視
3． 報警實時監視
4． 畫面權限功能
5． 數據分類統計和計算
6． 數據存儲和查詢
六、 使用后的感受
BK-X86-7A具有高分辨率和真彩的圖形畫面，顯示的效果甚至超過一些進口觸摸屏，觸摸屏具備常用的各種功能，由于它具有高性價比，很值得在機器上以及其它行業進行應用。但在編程軟件方面仍然需要完善，以方便更多的客戶使用
