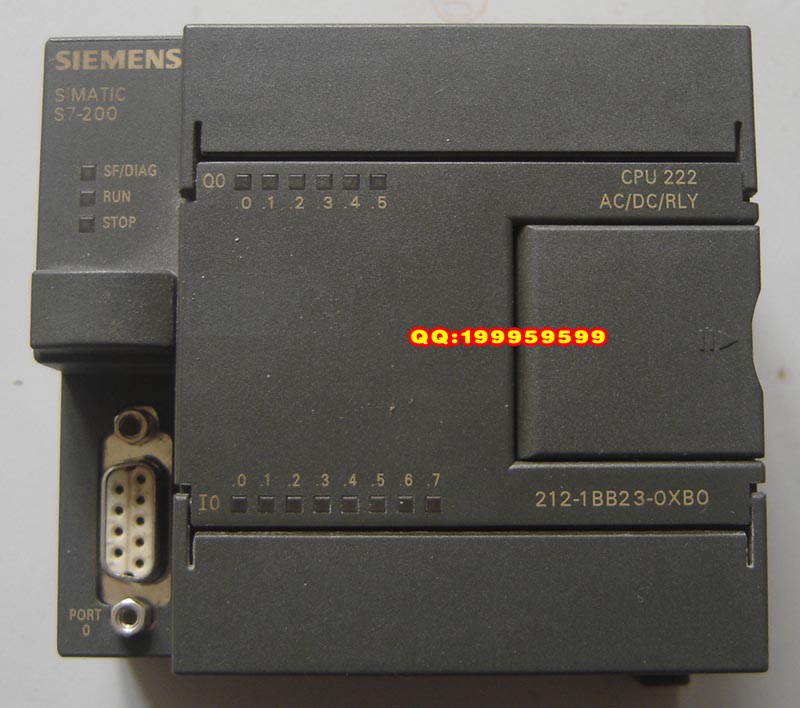

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產PLC電路圖做參考。

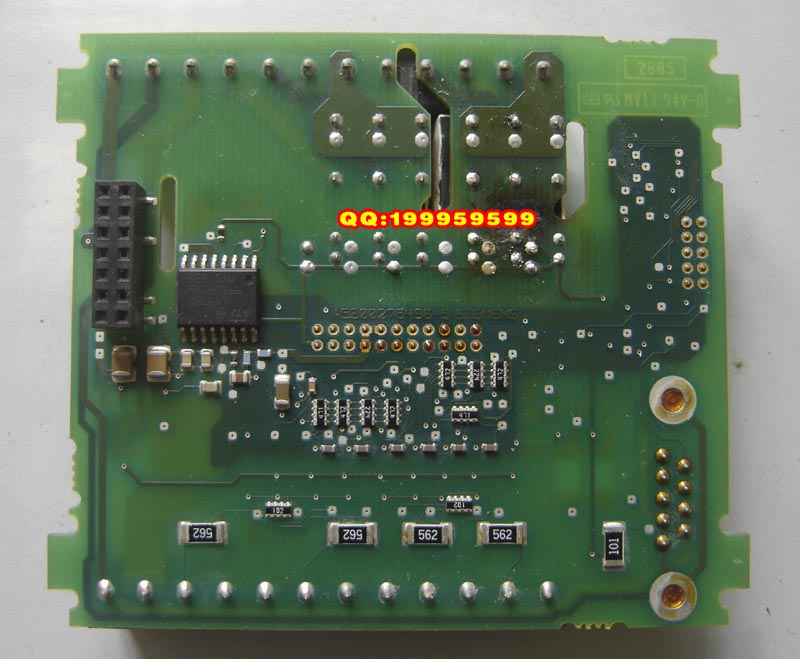

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。 檢查固態電容25V/47uF,容量不足，用普通35V/47uF電容代換。

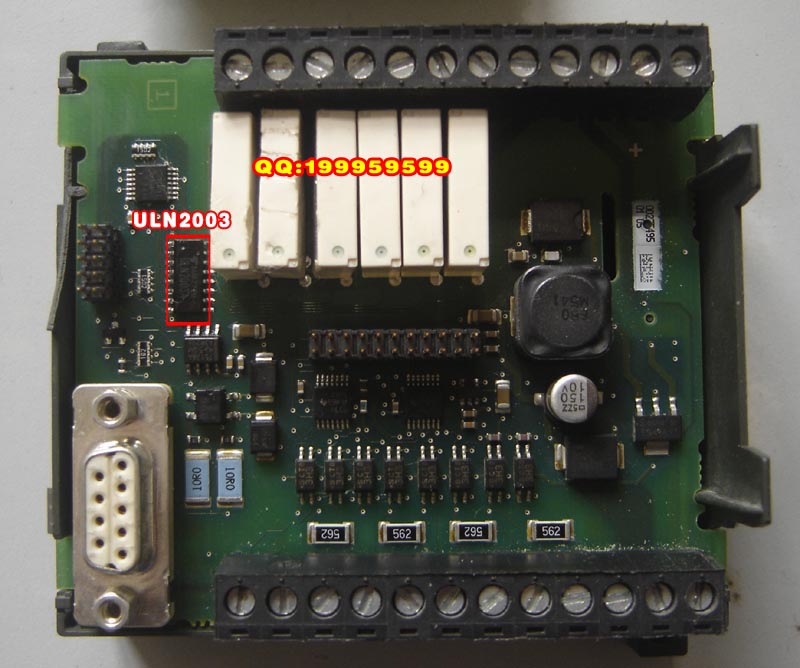

更換以后電源正常，有24V輸出。 接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。









樓主真牛！長見識了！

感謝樓主了，學習了。用200系類的PLC用的不少，但是對內部結構就不清楚了

呵呵，樓主厲害，樓主沒研究過SF燈亮，和電腦或觸摸屏無法通信是什么原因嗎？

行業寬廣，牛人輩出

樓主厲害！

樓主真牛ia  虛席學習啊

厲害，沒敢拆過plc了，慚愧！

我手上也有一個226CN的 CPU有兩個輸出點出現問題了，就是斷開繼電器的時候，用萬用表測量有22～24V的輸出電壓，但是一接上繼電器后，電壓馬上下降到2V左右。排除了外部電路的原因，發現就是輸出端口有問題。什么時候有空了也拆出來看看。不過好像是晶體管輸出的，不知道能不能自己修復。

引用

引用第8樓sryks于2011-10-24 14:45發表的  :
我手上也有一個226CN的 CPU有兩個輸出點出現問題了，就是斷開繼電器的時候，用萬用表測量有22～24V的輸出電壓，但是一接上繼電器后，電壓馬上下降到2V左右。排除了外部電路的原因，發現就是輸出端口有問題。什么時候有空了也拆出來看看。不過好像是晶體管輸出的，不知道能不能自己修復。

晶體管有問題，更換該點晶體管。

感謝樓主了，學習了。用200系類的PLC用的不少，但是對內部結構就不清楚了

夠牛！
