為什么X0啟動以后，C0只計數一次，是兩個上升延太接近了嗎

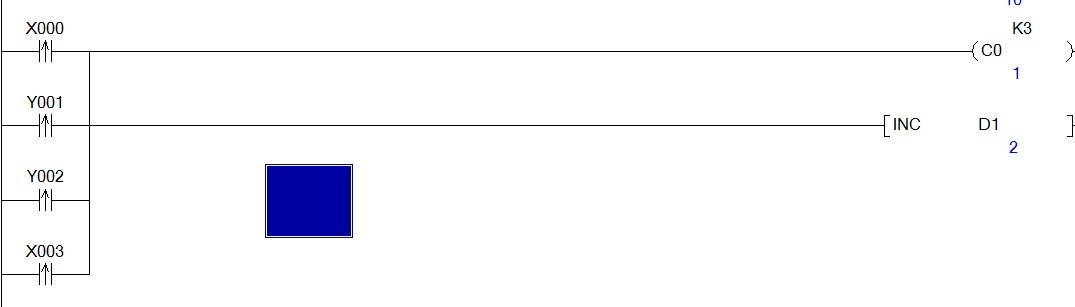

補上梯形圖。

富春江 木有圖

據詞義應該是兩個上升沿在同一個掃描周期內檢測到了。同步驅動了C0,所以只檢測到一次。你可以挨個斷開模擬一下。
最好上圖。

早上用手機上不了圖

按你的想法，是不是認為Y2會通？

樓主應該是希望按下X0後C0數到3，Y0~Y2按順序ON

X0和Y1在同一個循環周期內觸發脈沖了

C的觸發時間要大于PLC掃描時間才可以正常工作，以FX3U為例，掃描時間在200MS內，所以，你的程序Y1/Y2后分別加個T1 K2，T2 K2；才觸發C0就可以了。

引用

引用第7樓laser010于2020-04-11 11:26發表的  :
X0和Y1在同一個循環周期內觸發脈沖了

個人理解是7樓的說法

有了圖終于看到了，8樓說的是對的，雖然在同一周期X0,Y1都出上升沿，但是計算程序再中間，經歷的是兩個掃描周期，加入一小步就看出來了。

引用

引用第10樓13771165220于2020-04-11 16:58發表的  :
有了圖終于看到了，8樓說的是對的，雖然在同一周期X0,Y1都出上升沿，但是計算程序再中間，經歷的是兩個掃描周期，加入一小步就看出來了。

你是對的，X0按下后
第一個周期  andp X0 =ON    andp Y0 =OFF    C0前的結點是ON
第二個周期  andp X0 =OFF    andp Y0 =ON    C0前的結點是ON
第三個周期  andp X0 =OFF    andp Y0 =OFF    C0前的結點是OFF
雖然在連續的兩個周期內出現了兩個上升沿，但C0前的結點只能檢測到1個上升沿
