工控人家園 西門子工控論壇 S7-200 PID自整定想做在觸摸屏上用按鈕觸發是哪個位或者哪個字控制

a86116403

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 147 點
下載積分: 694 分
在線時間: 12(小時)
注冊時間: 2016-03-18
最后登錄: 2018-06-11
查看a86116403的主題 / 回貼

樓主發表于: 2017-12-09 09:19

只看樓主 | 小中大

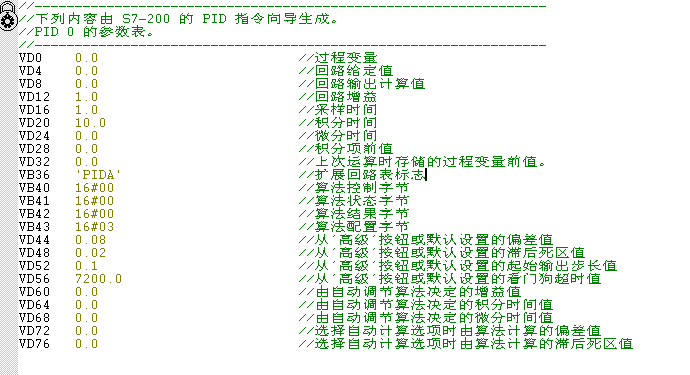

西門子官網看了有smart的教程這個如何實現有程序請發我郵箱萬分感謝249735187@qq.com。留一張控制相關字

a86116403

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 147 點
下載積分: 694 分
在線時間: 12(小時)
注冊時間: 2016-03-18
最后登錄: 2018-06-11
查看a86116403的主題 / 回貼

1樓發表于: 2017-12-09 09:29

只看該作者 | 小中大

郵箱是349735187@qq.com

xg@rxxw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 133 點
下載積分: 755 分
在線時間: 21(小時)
注冊時間: 2017-09-09
最后登錄: 2022-07-28
查看xg@rxxw的主題 / 回貼

2樓發表于: 2017-12-10 22:02

只看該作者 | 小中大

自整定沒搞過，寫過壓力控制的PID算法，總覺得效果不太好。

cainiao

工控菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 134 個
工控威望: 341 點
下載積分: 1001 分
在線時間: 239(小時)
注冊時間: 2007-07-11
最后登錄: 2025-05-26
查看cainiao的主題 / 回貼

3樓發表于: 2017-12-14 15:44

只看該作者 | 小中大

VB40 算法控制字節

a86116403

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 147 點
下載積分: 694 分
在線時間: 12(小時)
注冊時間: 2016-03-18
最后登錄: 2018-06-11
查看a86116403的主題 / 回貼

4樓發表于: 2017-12-15 09:40

只看該作者 | 小中大

引用
引用第3樓cainiao于2017-12-14 15:44發表的 :
VB40 算法控制字節

有具體的說明文本嗎

努力學工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 2034 點
下載積分: 20004 分
在線時間: 540(小時)
注冊時間: 2017-03-27
最后登錄: 2025-05-28
查看努力學工控的主題 / 回貼

5樓發表于: 2017-12-22 16:23

只看該作者 | 小中大

VB40最低位啟用自整定，最高位完成位

hank22

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 116 點
下載積分: 719 分
在線時間: 3(小時)
注冊時間: 2017-12-12
最后登錄: 2018-11-10
查看hank22的主題 / 回貼

6樓發表于: 2017-12-23 10:17

只看該作者 | 小中大

好的👌嗯嗯
