樓主發表于: 2010-08-18 17:14

只看樓主 | 小中大

我們公司有一批設備用的是FX1S-14MT-001的PLC,
當時的設計工程師把輸入端的COM和輸出端的COM連到一起了。
現在，該批該批設備PLC的COM端的電子元件經常燒毀。
問一下，與輸入端的COM和輸出的COM的連到一塊有關系嗎？

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

1樓發表于: 2010-08-19 07:40

只看該作者 | 小中大

COM和COM本來在內部就已經是聯通的。
沒有連通的就用COM0、COM1、COM2等來表示了。

wangwangqd

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangwangqd的主題 / 回貼

2樓發表于: 2010-08-19 07:47

只看該作者 | 小中大

1S的好像很老了。

szzhang001

我愛工控！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 299 個
工控威望: 742 點
下載積分: 1331 分
在線時間: 97(小時)
注冊時間: 2008-10-23
最后登錄: 2025-03-23
查看szzhang001的主題 / 回貼

3樓發表于: 2010-08-19 08:01

只看該作者 | 小中大

“輸入端的COM和輸出端的COM”是兩個不同的概念，如果輸出端沒有其他電源引入，這種行為沒有后果。

daviddavid

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 1537 點
下載積分: 1919 分
在線時間: 85(小時)
注冊時間: 2010-04-16
最后登錄: 2018-12-28
查看daviddavid的主題 / 回貼

4樓發表于: 2010-08-19 10:16

只看該作者 | 小中大

PLC投入運行時正常就不會燒COM端，是不是樓主過負荷工作，還是局部短路造成有時會燒COM。
設計那時沒有問題就證明到OK，但是現在用一段時間后才會有這個問題就不會是設計問題了。
本人都連接過輸入和輸出端的COM端，反正就是沒有什么問題

cghaou

庸人擾擾，小人茍茍。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 222 點
下載積分: 555 分
在線時間: 141(小時)
注冊時間: 2009-04-10
最后登錄: 2024-11-29
查看cghaou的主題 / 回貼

5樓發表于: 2010-08-19 10:34

只看該作者 | 小中大

是輸入端的COM和輸出端的COM0、COM1、COM2連在一起，
輸出端有DC24V電源引入.

幸運娃161

人勤智慧沙成金。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 364 個
工控威望: 493 點
下載積分: 3076 分
在線時間: 274(小時)
注冊時間: 2008-04-08
最后登錄: 2025-04-22
查看幸運娃161的主題 / 回貼

6樓發表于: 2010-08-25 13:07

只看該作者 | 小中大

如果接法正確電源正確負載不過負荷所有的COM端接在一起也不會經常電子元件損壞

線纜機械電控制作。高速絞線機、銅線拉絲機、電線裁線機、電線押出機、包紙機等線纜設備。另有裁線板，張力控制板，聯動版出售。聯系方式13662722179
在東莞市

gaoxiangguo

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 215 點
下載積分: 575 分
在線時間: 10(小時)
注冊時間: 2007-03-10
最后登錄: 2016-06-12
查看gaoxiangguo的主題 / 回貼

7樓發表于: 2010-08-28 14:05

只看該作者 | 小中大

公共端不會有問題的.其它線路有短路吧..

yahzubao08

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 414 點
下載積分: 483 分
在線時間: 194(小時)
注冊時間: 2009-08-27
最后登錄: 2018-04-24
查看yahzubao08的主題 / 回貼

8樓發表于: 2010-08-28 17:32

只看該作者 | 小中大

當有三線感應器接入時，輸入COM需要接外部24V電源的負端，
輸出COM0，COM1等也要接外部24V電源的負端，
理論上它們都要短接在一起，這是沒有問題的，但實際中因接法的問題，負荷可能過于集中某一點，
而超過了它的正常范圍，時間長了，會對這些端子有影響。

liu19916

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 180 個
工控威望: 275 點
下載積分: 1320 分
在線時間: 262(小時)
注冊時間: 2010-07-28
最后登錄: 2024-11-16
查看liu19916的主題 / 回貼

9樓發表于: 2010-08-29 20:10

只看該作者 | 小中大

FX1S-14MT為１４點晶體管輸出，內部晶體管為NPN型，如Y0其發射極對應COM0接線端，集電極對應Y0接線端，基極對應內部
光電耦合器驅動。外部接線為COM0接DC電源負極，Y0串負載（注意負載是串聯在回路上）接DC電源正極。
樓主說的電路設計是正確的，會燒負載就要看電路接的是什么負載了，怎么接的，樓主請說清楚。
以上發表僅供討論

cghaou

庸人擾擾，小人茍茍。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 222 點
下載積分: 555 分
在線時間: 141(小時)
注冊時間: 2009-04-10
最后登錄: 2024-11-29
查看cghaou的主題 / 回貼

10樓發表于: 2010-08-30 12:50

只看該作者 | 小中大

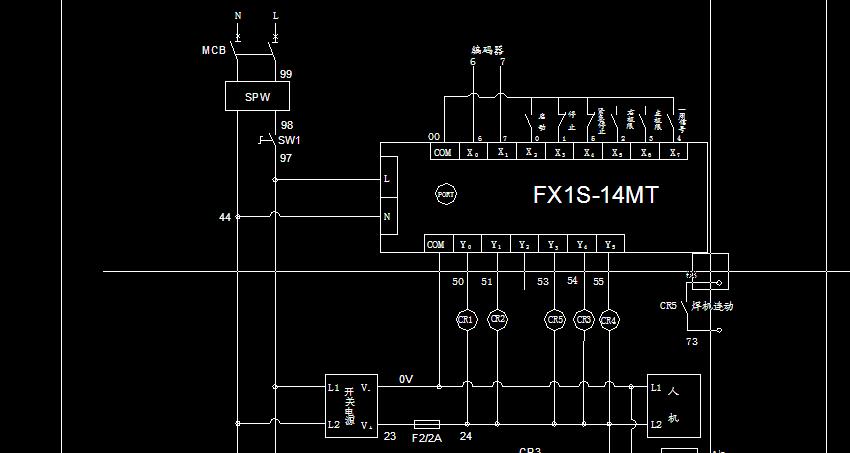

圖片：

http://[/img]

引用
引用第8樓yahzubao08于2010-08-28 17:32發表的 :
當有三線感應器接入時，輸入COM需要接外部24V電源的負端，
輸出COM0，COM1等也要接外部24V電源的負端，
理論上它們都要短接在一起，這是沒有問題的，但實際中因接法的問題，負荷可能過于集中某一點，
而超過了它的正常范圍，時間長了，會對這些端子有影響。

我認為8樓的說的很有道理，負荷可能過于集中某一點。我公司的PLC是只燒毀輸入端的COM端的電子元件，
輸入端有六個輸入按鈕開關和編碼器A、B相輸入；輸出端有五個中間繼電器，最多同時有三個繼電器工作。

zhtok

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhtok的主題 / 回貼

11樓發表于: 2010-08-30 13:44

只看該作者 | 小中大

輸入只有一個COM端,輸入電流流過,總電流越大,越易損壞,
