工控人家園 綜合討論 0.7A電流（感性負載）用微型互感器檢測加光耦給plc輸入端，要怎么搞？

宏儀電氣

宏儀機電

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 247 點
下載積分: 1249 分
在線時間: 164(小時)
注冊時間: 2009-07-14
最后登錄: 2025-04-26
查看宏儀電氣的主題 / 回貼

樓主發表于: 2013-06-14 17:43

只看樓主 | 小中大

0.7A電流（感性負載），我想用微型互感器檢測加光耦，通過光耦給plc的輸入端，用plc監控負載有沒有在工作，應該怎么做？微型互感器是5A/5MA，光耦是pc814，請各位詳解，最好有圖，謝謝

嚴禁觸摸高壓電，一觸即死，不死法辦。

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 2993 分
在線時間: 573(小時)
注冊時間: 2011-03-09
最后登錄: 2025-04-28
查看huiming的主題 / 回貼

1樓發表于: 2013-06-15 08:24

只看該作者 | 小中大

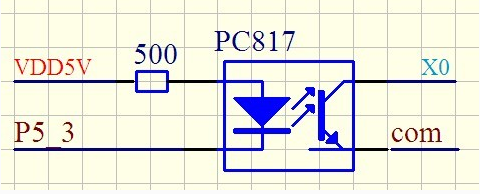

圖片：

希望此圖能幫到你。。

本帖最近評分記錄：

下載積分:+3(宏儀電氣) 熱心助人！

士林變頻器代理 18312516885

宏儀電氣

宏儀機電

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 247 點
下載積分: 1249 分
在線時間: 164(小時)
注冊時間: 2009-07-14
最后登錄: 2025-04-26
查看宏儀電氣的主題 / 回貼

2樓發表于: 2013-06-16 18:15

只看該作者 | 小中大

引用
引用第1樓huiming于2013-06-15 08:24發表的 :
希望此圖能幫到你。。

我想知道5V怎么來呢，我用的是5A/5MA微型互感器

嚴禁觸摸高壓電，一觸即死，不死法辦。

cdm560221

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 215 點
下載積分: 924 分
在線時間: 42(小時)
注冊時間: 2007-04-22
最后登錄: 2017-11-18
查看cdm560221的主題 / 回貼

3樓發表于: 2013-06-18 15:35

只看該作者 | 小中大

電流互感器的二次側并接一個電阻，同時在并接一個整流橋，將一個電位器和一個電阻串聯起來接在整流橋的輸出端，將一樓提供的光耦電路的輸入端接在電阻的兩端，通過調節電位器可在電阻兩端得到5V電壓，負載工作時，有5V電壓通過光耦給PLC提供信號，負載不工作時，無信號輸出。參數自行設計。注意：電流互感器二次側工作時千萬不要開路，有高壓。注意安全！
